DBSCAN聚类算法Python实战：从原理入门到可视化调参教程

相比于K-means需要事先指定k值且只能找到球形或凸形聚类、易将所有点分配到某个聚类，容易受异常值影响的缺点，DBscan由于考虑到了噪声点的影响，因此能够更好地完成聚类的任务。一般来说，当待分类的数据中，包含噪声数据，聚类形状不规则或者不知道聚类的具体数量的时候，我们常采用的是DBSCAN，而不是K-means算法。

DBSCAN的算法原理

DBscan的原理与k-means的单纯距离论有着显著的区别。我们首先需要定义簇的定义:密度相连的点的最大集合。将其看作是数据空间中被低密度区域（代表噪声）分割开的稠密对象区域。

• 定义邻域:给定对象半径 ε (Eps, epsilon) 内的邻域称为该对象的 ε 邻域\{p \text{ belongs to } D | \text{dist}(p,q) \leq \text{Eps}\}

• 定义密度:给定距离内最小的对象点数目 (MinPts)

• 定义高密度:一个对象的邻域至少包含最小数目 MinPts 个对象|N_{\text{Eps}}(p)| \geq \text{MinPts}

• 定义核心对象:如果对象的邻域至少包含最小数目 MinPts 的对象，则称该对象为核心对象。

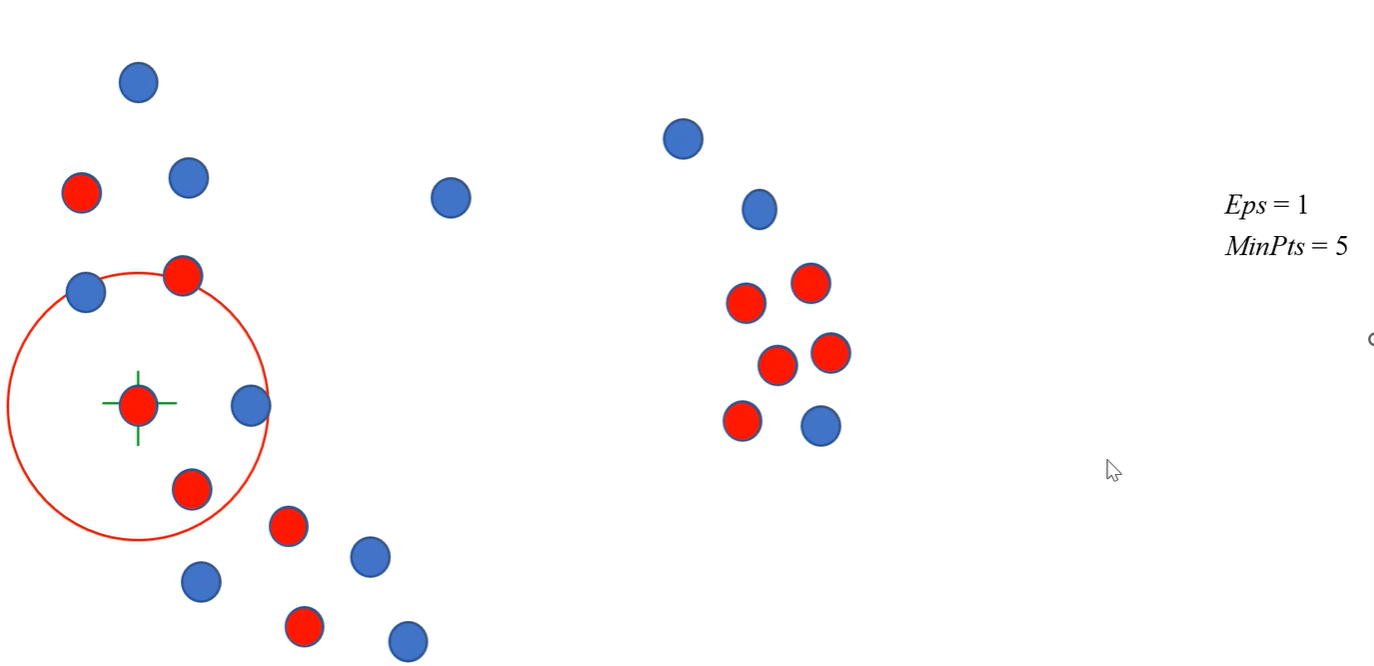

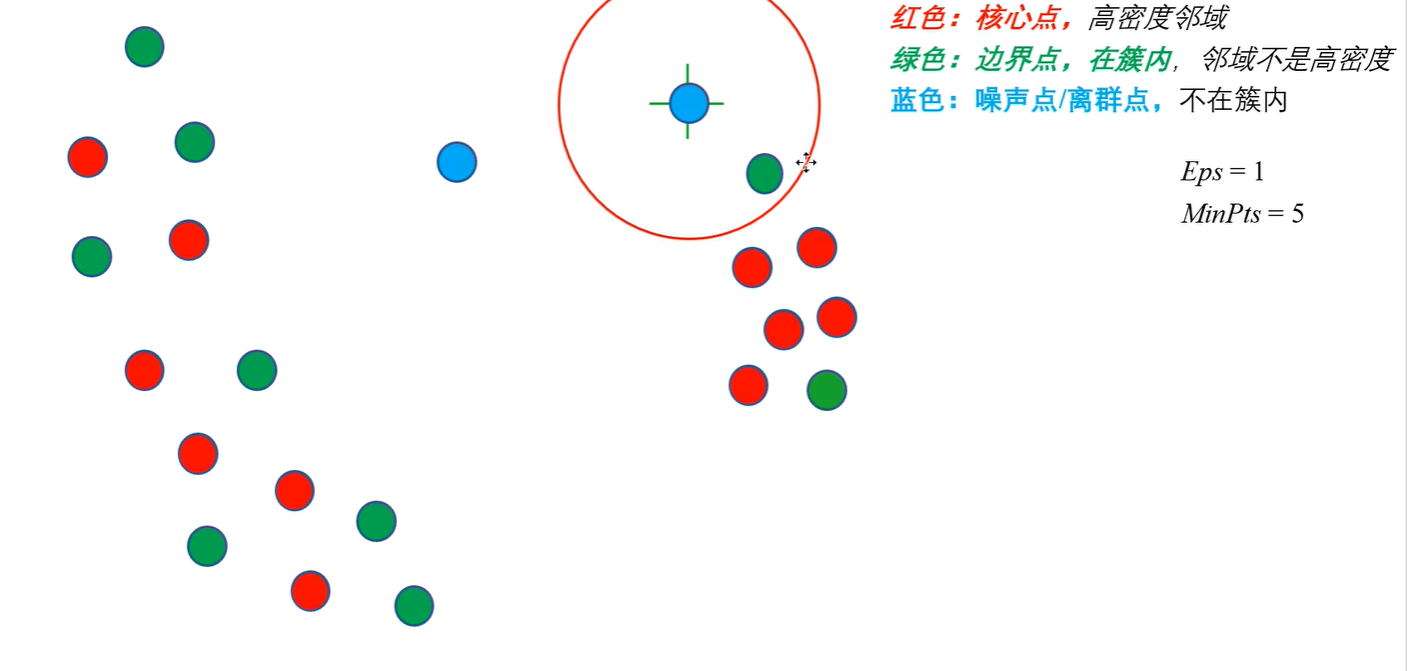

例如在给定的半径为1，最小密度为5的前提下，被标红的为核心对象，而在蓝色的点中，还包含了一些低密度和中等密度的点，他们不能被我们当成噪声而一概而论，需要我们令加讨论：

• 定义边界对象：对象的邻域小于 MinPts 个对象，但是在一个核心对象的邻域中。

• 定义离群点/噪声:对象的邻域小于 MinPts 个对象，且不是边界点。

例如在上图中，蓝色的点就是噪声点，而绿色的则是被认为是低密度的边界点。

• 定义直接密度可达:给定一个对象集合 D，如果 p 在 q 的邻域内，而 q 是一个核心对象，则我们说对象 p 从对象 q 出发是直接密度可达的。

• 定义密度可达:

  如果存在一个对象链 p_1, p_2, \ldots, p_n 满足：

则称 p是从 q 关于 \varepsilon 和 \text{MinPts} 密度可达的。

• 定义密度相连:如果存在一个对象o \in D，使得：

则称p 是从q 关于\varepsilon 和\text{MinPts} 密度相连的。

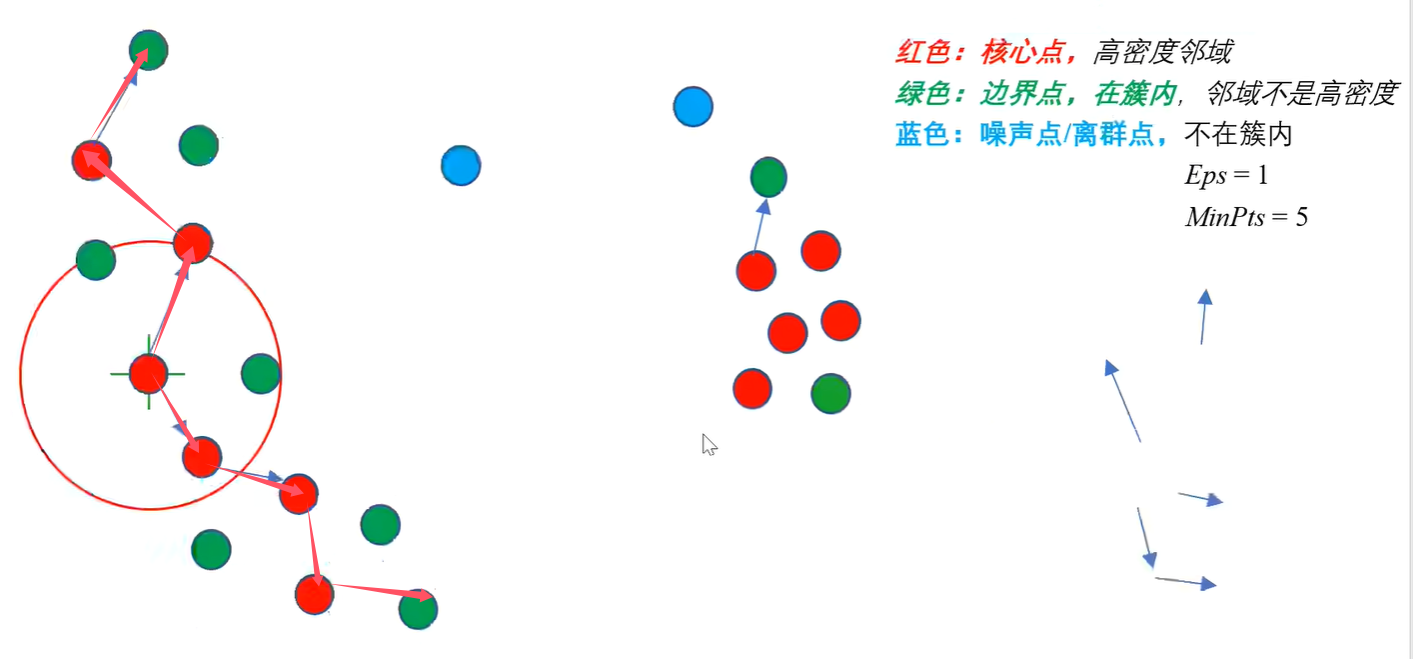

例如在上述的例子当中：

如图所示以中心的标红的点为中心，分别向上和向下延伸，即可构造出如图标红的一个簇，这个簇中的点都是密度相连的。

DBscan发现簇的算法原理

DBSCAN 通过检查数据库中每点的邻域来搜索簇。如果点p的邻域包含的点多于 MinPts 个，则创建一个以 p 为核心对象的新簇。 然后，DBSCAN 迭代地聚集从这些核心对象密度可达的对象，这个过程可能涉及一些密度可达簇的合并。当没有新的点可以添加到任何簇时，该过程结束。从剩余的对象中随机选择下一个未访问对象，重复3）的过程，直到所有对象都被访问。

由此可见，DBSCAN 最大的优势是可以发现任意形状的聚类簇，而不是像 K-Means，一般仅仅用于凸的样本集聚类。同时它在聚类的同时还可以找出异常点。

一般来说，如果数据集是稠密的，并且数据集不是凸的，那么用 DBSCAN 会比 K-Means 聚类效果好很多。如果数据集不是稠密的，则不推荐用 DBSCAN 来聚类。

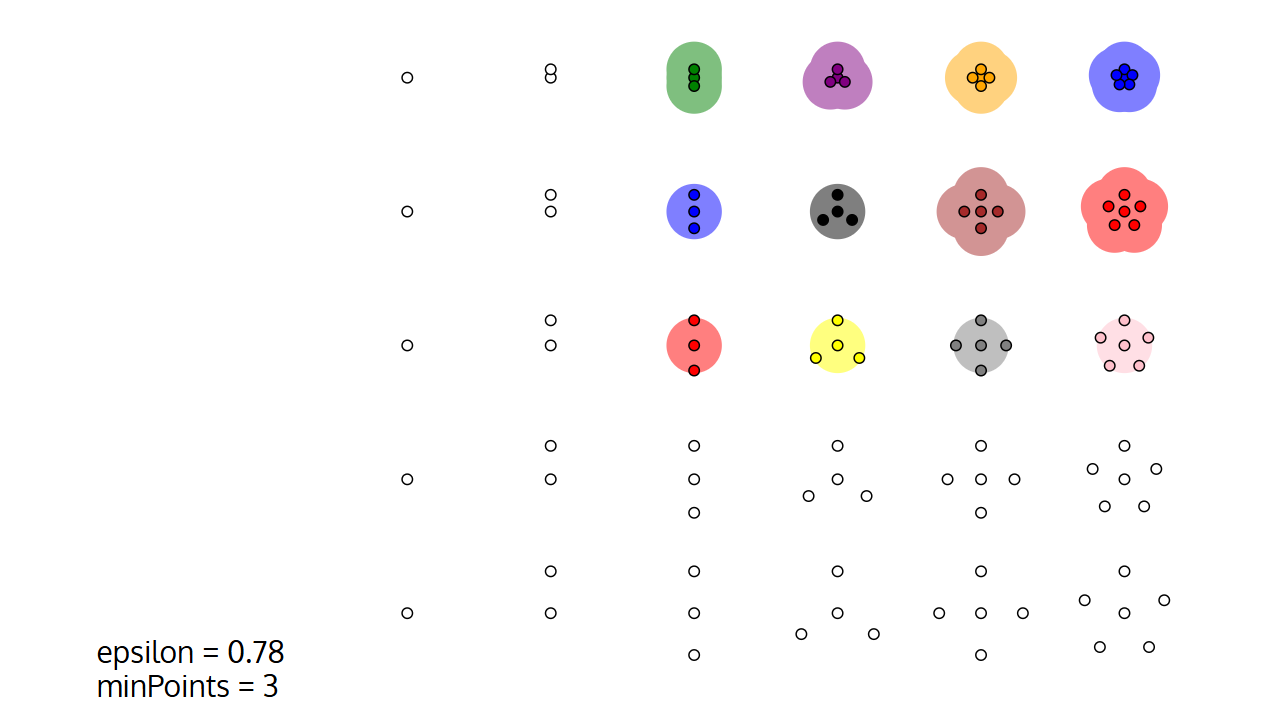

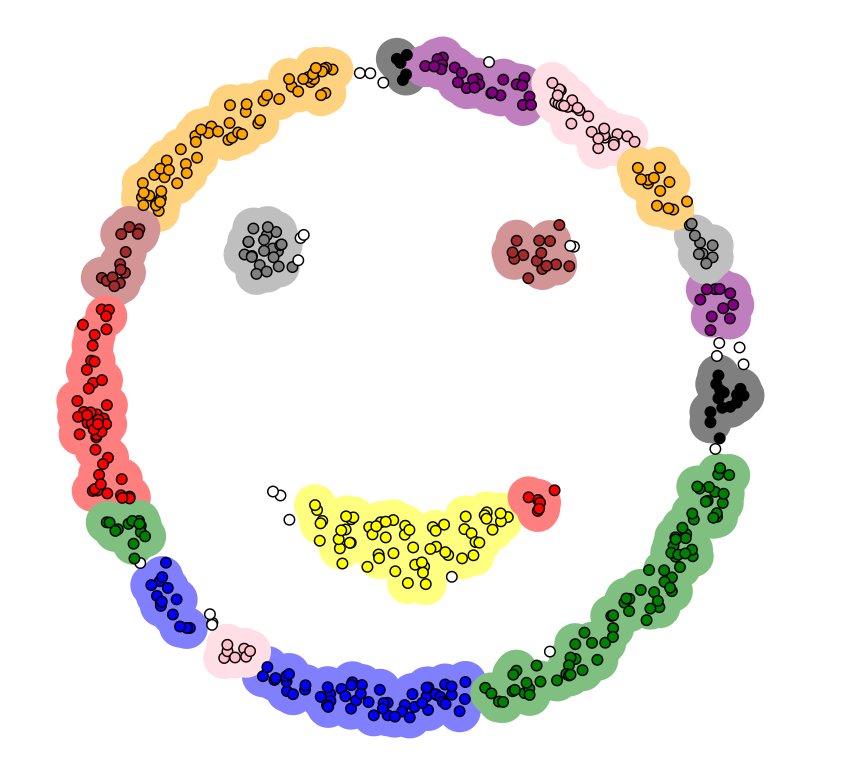

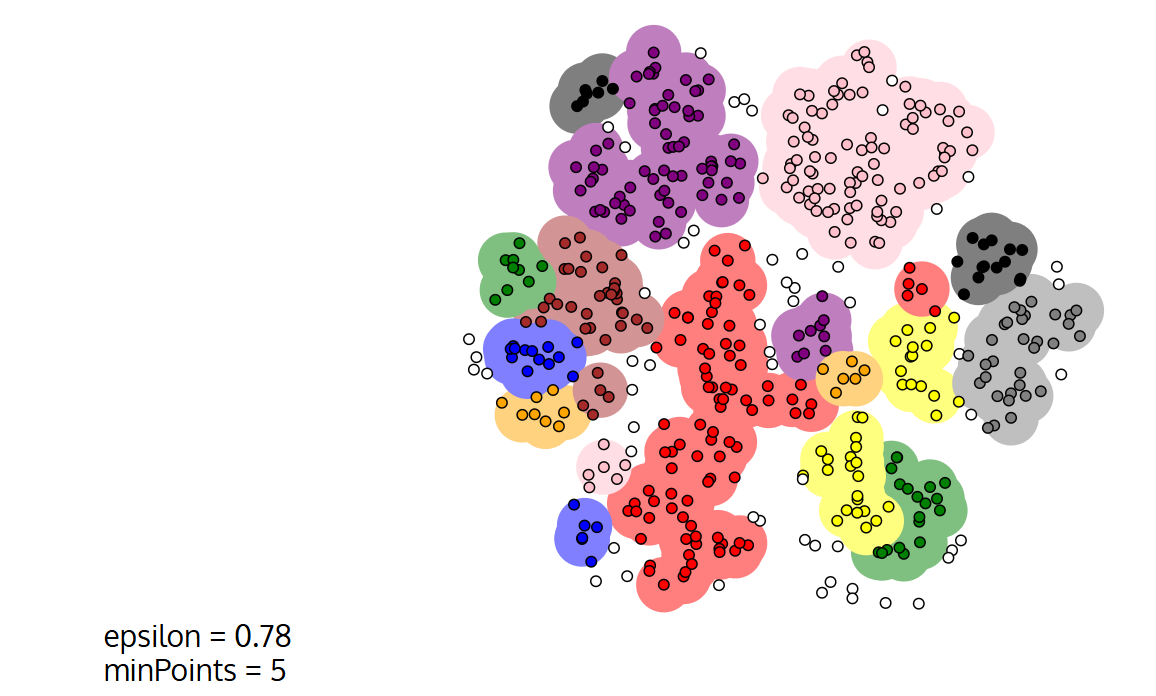

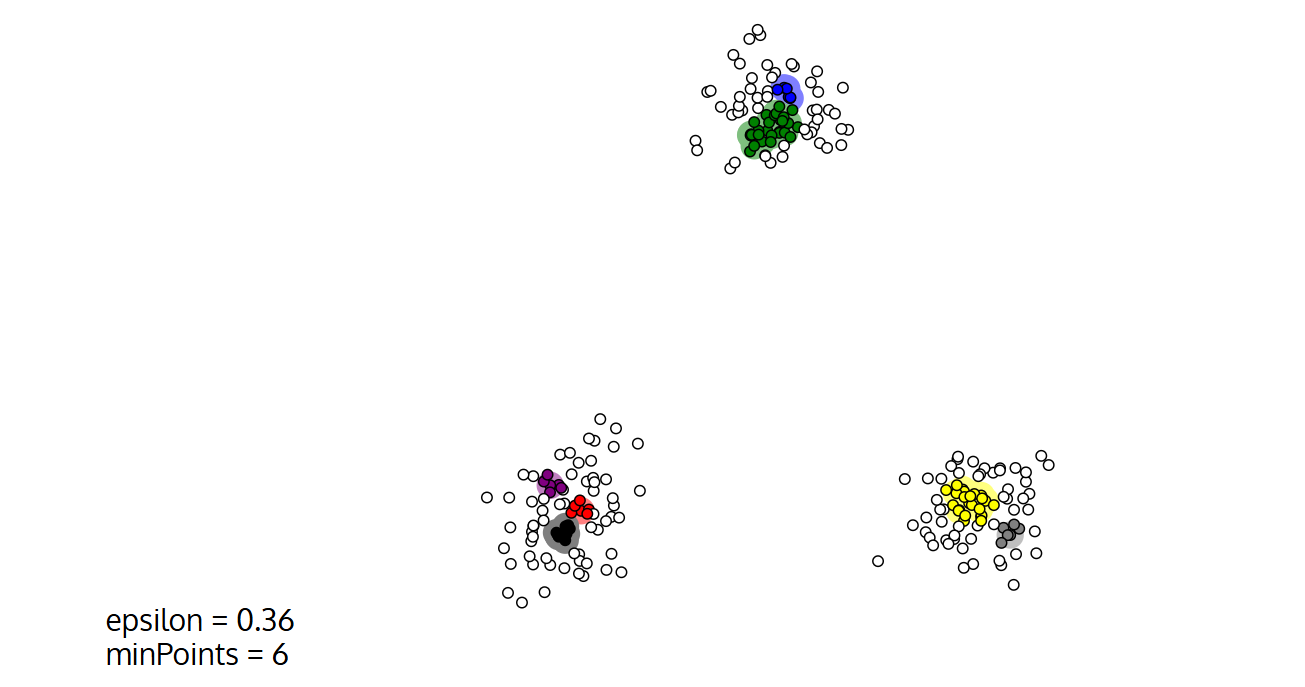

在这里可以体验DBSCAN算法在各种实际

DBSCAN的调参

最简单和朴素的调参方式:

1. k值的选取:一般建议k等于2*维度-1，其中的维度指的也就是特征值，例如，有2个指标，则k的值应当为2*2-1=3.

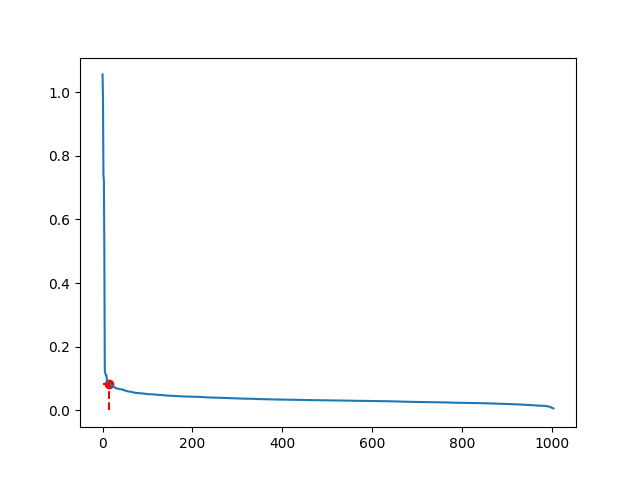

2. 计算并绘制k-distance图，计算出每一个点到距离其第k个近的点的距离，然后讲这些点的距离从大到小后进行排序并绘图:根据肘部原理，图中被标记成红色的点就是拐点位置，这时他的距离（distance，即纵轴坐标）就是\varepsilon 的值

3. minpts的取值:MinPts的值一般就是k值加1，即MinPts=k+1.(因为k是距离点p第k近的点，那点p以这个距离为半径的邻域里就有k+1个点)

此过程的代码示例:

import numpy as np
from sklearn.datasets import make_moons
import matplotlib.pyplot as plt
from sklearn.cluster import DBSCAN

np.random.seed(2021)

data = np.ones([1005,2])
data[:1000] = make_moons(n_samples=1000,noise=0.05,random_state=2022)[0]
data[1000:] = [[-1,-0.5],
                [-0.5,-1],
                [-1,1.5],
                [2.5,-0.5],
                [2,1.5]]
print(data.shape)
plt.scatter(data[:,0],data[:,1],color="c")
plt.show()

def select_MinPts(data,k):
    k_dist = []
    for i in range(data.shape[0]):
        dist = (((data[i] - data)**2).sum(axis=1)**0.5)
        dist.sort()
        k_dist.append(dist[k])
    return np.array(k_dist)
k = 3  # 此处k取 2*2 -1
k_dist = select_MinPts(data,k)
k_dist.sort()
plt.plot(np.arange(k_dist.shape[0]),k_dist[::-1])

# 由拐点确定邻域半径
eps = k_dist[::-1][15]
plt.scatter(15,eps,color="r")
plt.plot([0,15],[eps,eps],linestyle="--",color = "r")
plt.plot([15,15],[0,eps],linestyle="--",color = "r")
plt.show()

dbscan_model = DBSCAN(eps=eps,min_samples=k+1)
label = dbscan_model.fit_predict(data)
print(label)

class_1 = []
class_2 = []
noise = []
for index,value in enumerate(label):
    if value == 0:
        class_1.append(index)
    elif value == 1:
        class_2.append(index)
    elif value == -1:
        noise.append(index)
plt.scatter(data[class_1,0],data[class_1,1],color="g",label="class 1")
plt.scatter(data[class_2,0],data[class_2,1],color="b",label = "class 2")
plt.scatter(data[noise,0],data[noise,1],color="r",label = "noise")
plt.legend()
plt.show()

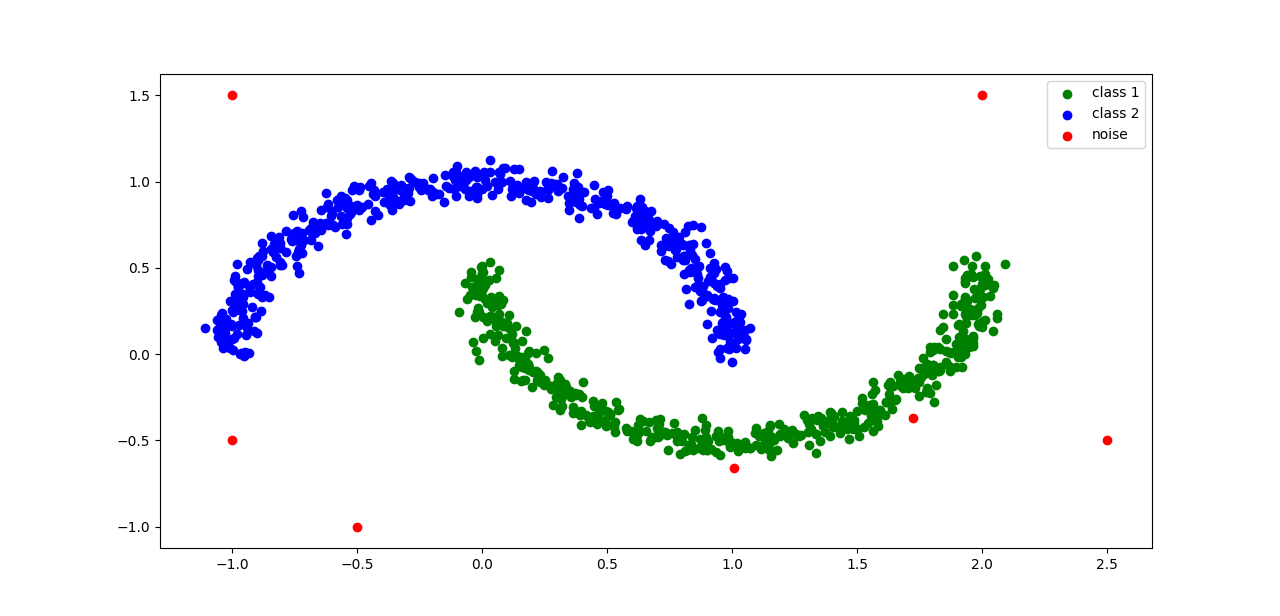

聚类的结果如图所示:

可视化的自动调参:(不断履历不同的\varepsilon 和MinPts评估不同情况下的优劣性)

首先需要定义两个用于评判分类良好与否的标准——轮廓系数和噪声比

1. 轮廓系数:轮廓系数是衡量聚类效果好坏的一种指标。它结合了聚类的凝聚度（cohesion）和分离度（separation）。

   对于数据集中的每个样本点 i，轮廓系数 s(i) 的计算公式如下：s(i) = (b(i) - a(i)) / max(a(i), b(i))

   其中：

   • a(i)：样本点 i 到其所在簇内所有其他点的平均距离（衡量凝聚度，值越小越好）。

   • b(i)：样本点 i 到与其最近的相邻簇（即不包含 i 的其他簇）中所有点的平均距离（衡量分离度，值越大越好）。轮廓系数的取值范围是 [-1, 1]：

     • 接近 1：表示样本点与自身簇的匹配度高，与相邻簇的匹配度低，聚类效果好。

     • 接近 0：表示样本点位于两个簇的边界上，可能被错误地分配到当前簇。

     • 接近 -1：表示样本点更适合被分配到相邻簇，而不是当前簇，聚类效果差。此时会出现聚类错误或者失败的情况

     整个数据集的轮廓系数是所有样本点轮廓系数的平均值。

   • 一般而言噪声点的轮廓系数就是0！

2. 噪声比:噪声比是衡量数据集中被识别为噪声点的比例。在DBSCAN聚类算法中，被标记为 -1 的样本点被认为是噪声点（或离群点），不属于任何一个簇。

   噪声比的计算公式如下：

   噪声比 = (被标记为噪声点的数量) / (数据集中总样本点的数量)

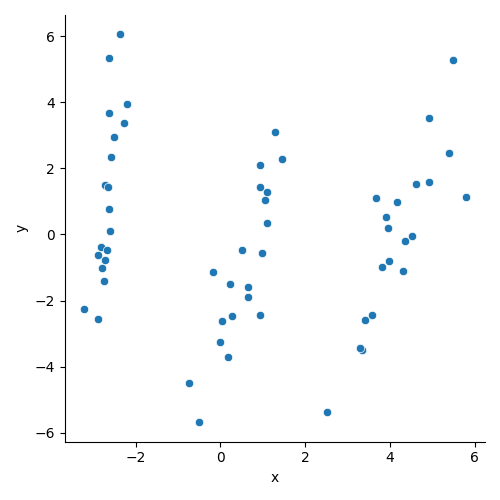

这里以随机创建60个数据点为例进行说明，

其数据集如下:

首先导入必要的库:

# 导入必要的库
import matplotlib.pyplot as plt
import numpy as np
import pandas as pd
import seaborn as sns
from sklearn.cluster import DBSCAN
from sklearn import metrics

网格搜索参数优化:

设置预定的范围和步长

eps = np.arange(0.2,4,0.2)        # eps从0.2到4，步长0.2
min_samples=np.arange(2,20,1)     # min_samples从2到20，步长1

接下来是这一部分的核心代码；

for i in eps:
    for j in min_samples:
        try:
            db = DBSCAN(eps=i, min_samples=j).fit(data)
            labels= db.labels_
            k=metrics.silhouette_score(data,labels)  # 计算轮廓系数
            raito = len(labels[labels[:] == -1]) / len(labels)  # 噪声比例
            n_clusters_ = len(set(labels)) - (1 if -1 in labels else 0)  # 聚类数量
            rs.append([i,j,k,raito,n_clusters_])

            # 记录最佳轮廓系数对应的参数
            if k>best_score:
                best_score=k
                best_score_eps=i
                best_score_min_samples=j
        except:
            pass  # 处理可能的异常情况

随后绘制气泡图将结果进行可视化阐述：

# 以轮廓系数为气泡大小的参数关系图
sns.relplot(x="eps",y="min_samples", size="score",data=rs)

# 以噪声比例为气泡大小的参数关系图
sns.relplot(x="eps",y="min_samples", size="raito",data=rs)

如图所示：

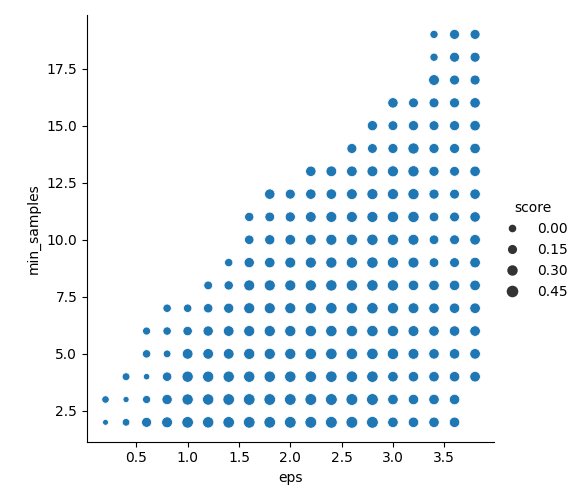

轮廓系数图:得分越高越好！，气泡越大！

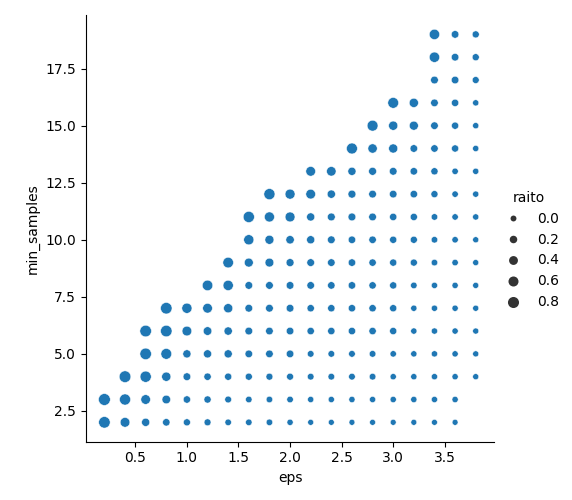

以及接下来的噪声比的图:很明显，噪声比应当越小越好，因此在图中噪声比的值越小，气泡越大，越是我们应当选取的\varepsilon 和MinPts

从两张图中，我们可以发现轮廓系数的得分图几乎读不出来任何有用的信息，这是因为他们彼此之间的区分度太小了，而我们注意到噪声比的图中出现较大缺口:可以发现当\varepsilon 取0.7左右，MinPts取7左右时，噪声比是相对较小的，因此我们采用的这个作为被优化之后的参数，并在修改代码中的参数:

db = DBSCAN(eps=2.2, min_samples=7).fit(data)

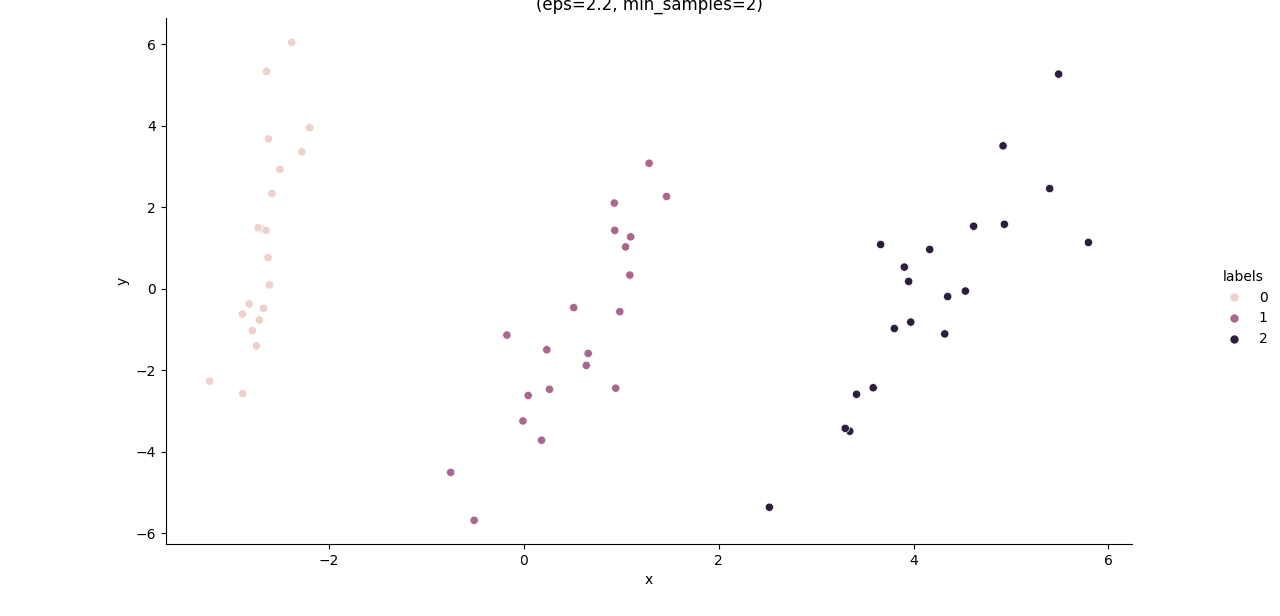

继续运行python代码，我们可以得到如下的分类结果图:

此过程完整的python代码如下:

import matplotlib.pyplot as plt
import numpy as np
import pandas as pd
import seaborn as sns
from sklearn.cluster import DBSCAN
from sklearn import metrics
from sklearn.datasets import make_blobs
from sklearn.preprocessing import StandardScaler

# 数据定义
data = [
[-2.68420713,1.469732895],[-2.71539062,-0.763005825],[-2.88981954,-0.618055245],[-2.7464372,-1.40005944],[-2.72859298,1.50266052],
[-2.27989736,3.365022195],[-2.82089068,-0.369470295],[-2.62648199,0.766824075],[-2.88795857,-2.568591135],[-2.67384469,-0.48011265],
[-2.50652679,2.933707545],[-2.61314272,0.096842835],[-2.78743398,-1.024830855],[-3.22520045,-2.264759595],[-2.64354322,5.33787705],
[-2.38386932,6.05139453],[-2.6225262,3.681403515],[-2.64832273,1.436115015],[-2.19907796,3.956598405],[-2.58734619,2.34213138],
[1.28479459,3.084476355],[0.93241075,1.436391405],[1.46406132,2.268854235],[0.18096721,-3.71521773],[1.08713449,0.339256755],
[0.64043675,-1.87795566],[1.09522371,1.277510445],[-0.75146714,-4.504983795],[1.04329778,1.030306095],[-0.01019007,-3.242586915],
[-0.5110862,-5.681213775],[0.51109806,-0.460278495],[0.26233576,-2.46551985],[0.98404455,-0.55962189],[-0.174864,-1.133170065],
[0.92757294,2.107062945],[0.65959279,-1.583893305],[0.23454059,-1.493648235],[0.94236171,-2.43820017],[0.0432464,-2.616702525],
[4.53172698,-0.05329008],[3.41407223,-2.58716277],[4.61648461,1.538708805],[3.97081495,-0.815065605],[4.34975798,-0.188471475],
[5.39687992,2.462256225],[2.51938325,-5.361082605],[4.9320051,1.585696545],[4.31967279,-1.104966765],[4.91813423,3.511712835],
[3.66193495,1.0891728],[3.80234045,-0.972695745],[4.16537886,0.96876126],[3.34459422,-3.493869435],[3.5852673,-2.426881725],
[3.90474358,0.534685455],[3.94924878,0.18328617],[5.48876538,5.27195043],[5.79468686,1.139695065],[3.29832982,-3.42456273]
]
data = pd.DataFrame(data)
data.columns=["x","y"]
sns.relplot(x="x",y="y",data=data)
plt.show()

db = DBSCAN(eps=1, min_samples=5).fit(data)
data["labels"] = db.labels_
labels = db.labels_
raito = data.loc[data["labels"]==-1].x.count()/data.x.count()
print("噪声比:", format(raito, ".2%"))
n_clusters_ = len(set(labels)) - (1 if -1 in labels else 0)
print("分簇的数目: %d" % n_clusters_)
print("轮廓系数: %0.3f" % metrics.silhouette_score(data, labels))
sns.relplot(x="x",y="y", hue="labels",data=data)
plt.show()

rs= []
eps = np.arange(0.2,4,0.2)
min_samples=np.arange(2,20,1)
best_score=0
best_score_eps=0
best_score_min_samples=0
for i in eps:
    for j in min_samples:
        try:
            db = DBSCAN(eps=i, min_samples=j).fit(data)
            labels= db.labels_
            k=metrics.silhouette_score(data,labels)
            raito = len(labels[labels[:] == -1]) / len(labels)
            n_clusters_ = len(set(labels)) - (1 if -1 in labels else 0)
            rs.append([i,j,k,raito,n_clusters_])
            if k>best_score:
                best_score=k
                best_score_eps=i
                best_score_min_samples=j
        except:
            db=""
        else:
            db=""
rs= pd.DataFrame(rs)
rs.columns=["eps","min_samples","score","raito","n_clusters"]
sns.relplot(x="eps",y="min_samples", size="score",data=rs)
plt.show()
sns.relplot(x="eps",y="min_samples", size="raito",data=rs)
plt.show()

db = DBSCAN(eps=0.7, min_samples=7).fit(data)
data["labels"] = db.labels_
labels = db.labels_
raito = data.loc[data["labels"]==-1].x.count()/data.x.count()
print("噪声比:", format(raito, ".2%"))
n_clusters_ = len(set(labels)) - (1 if -1 in labels else 0)
print("分簇的数目: %d" % n_clusters_)
print("轮廓系数: %0.3f" % metrics.silhouette_score(data, labels))
sns.relplot(x="x",y="y", hue="labels",data=data)
plt.show()
